Огляд контролера керування зонами COMPUTHERM Q4Z
Температурний контроль та управління зоною обігріву можна досягти за допомогою контролера управління зонами COMPUTHERM Q4Z. Кожна окрема зона обігріву може обігріватися окремо або одночасно. Контролер дає змогу обігрівати лише ті приміщення, які Вам необхідні.
Комнатні термостати в автоматичному режимі керують котлом та віддають необхідні команди клапанам опалення відповідної зони (макс. 4 зони) - режим відчинено/зачинено. До зони керування може бути під'єднаний будь-який кімнатний термостат, наприклад COMPUTHERM Q7 і COMPUTHERM Q3.
Зазвичай, котли оснащені лише одним входом для кімнатного термостата, але для тепломережі, яка складається з кількох зон та керування кількома вентилями, котлом від кількох термостатів, потрібен контролер керування зонами.

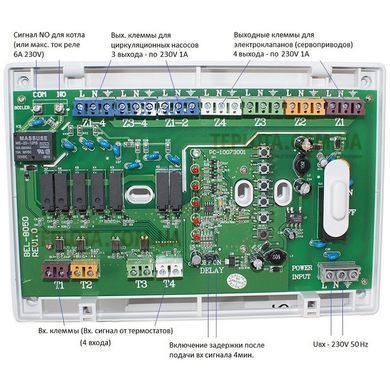

Контролер керування зонами приймає сигнали перемикання від термостатів (Т1, Т2, Т3, Т4), відкриває/закриває під'єднані до виходів зони (Z1, Z2, Z3, Z4, Z1-2, Z3-4, Z1-4) вентиль(и)/насос(и) і запускає котел (NO, COM).
Для керування більш ніж чотирма зонами рекомендується використовувати два або більше контролера типу COMPUTHERM Q4Z. У цьому випадку виходи керування котлом без потенціалу (NO, COM) мають бути з'єднані паралельно з котлом.
Технічні характеристики контролера керування зонами COMPUTHERM Q4Z:
- До контролера зон можна підключити будь-який кімнатний термостат перемикання, вихідне навантаження реле якого:
- 230V змінного струму.
- 230V змінного струму; мін. 1A (0,5A індуктивне навантаження)
- Напруга живлення: 230ВV змінного струму; 50Гц
- Споживана потужність у стані очікування: 0,5 Вт
- Напруга на виході до зон: 230В змінного струму; 50Гц
- Напруга на виході до зон: 230В змінного струму; 50Гц
- Навантаження на виході до зон 1A (0,5A індуктивне навантаження)
- Вихідне навантаження реле керування котлом: 230В змінного струму; 50Гц, 5A(2A індуктивне навантаження)
- Затримка спрацьовування реле керування котлом: 4 хв.
- Температура зберігання: -10C -+40C
Гарантія 24 місяці.
Контролер зон типу COMPUTHERM Q4Z відповідає стандартам EU EMC 2004/108/EC; LVD 2006/95/EC, RoHS 2011/65/EU.
